SAM Großraum 3D-Drucker

Produktinformationen "SAM Großraum 3D-Drucker"

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

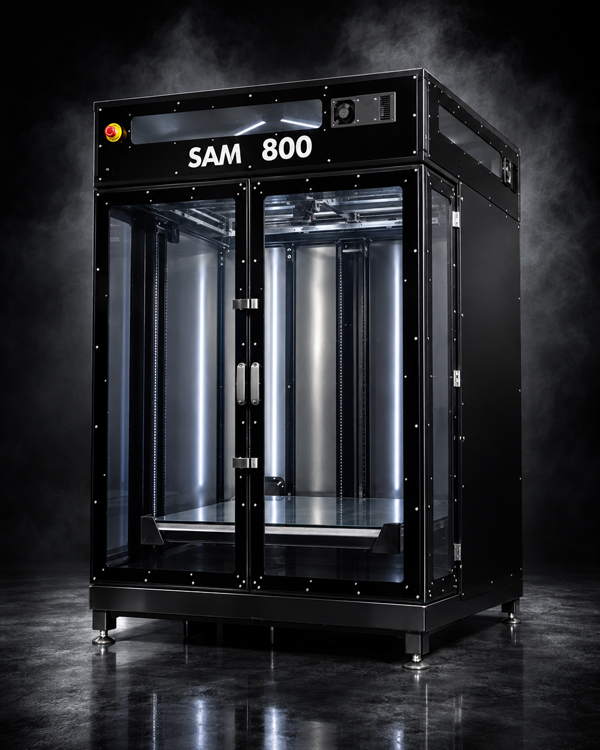

SAM – Großraum-3D-Druck für große Ideen


Große Bauteile, vielseitige Materialien und robuste Technik: Der SAM von Mach-3D bietet mit 900 × 900 × 1.000 mm Bauraum Platz für anspruchsvolle Projekte im industriellen 3D-Druck. Ob Prototypen in Originalgröße, funktionale Einzelteile oder Kleinserien – der beheizte, geschlossene Bauraum und die modular aufgebaute Konstruktion schaffen die Grundlage für eine flexible Fertigung.

SAM – Großformat-3D-Druck für Ihre Fertigung

Große Kunststoffbauteile selbst herstellen, Prototypen in Originalgröße umsetzen und Kleinserien flexibel fertigen: Der SAM von Mach-3D bietet dafür einen Bauraum von 900 × 900 × 1000 mm. Das entspricht rund 0,8 m³ nutzbarem Bauvolumen und eröffnet Möglichkeiten, die über das Format üblicher Tischgeräte hinausgehen.

Passende Bauteile können in einem Stück entstehen. Das reduziert die Aufteilung in einzelne Drucksegmente und die anschließende Arbeit an Klebe- oder Verbindungsstellen. Ob ein Teil zusammenhängend gefertigt werden kann, hängt auch von seiner Druckausrichtung und erforderlichen Stützstrukturen ab.

Der SAM ist für industrielle Anwendungen und den Dauerbetrieb konzipiert. Sein geschlossenes Gehäuse, die beheizte Druckplattform und industrielle Antriebs- und Extrusionskomponenten verbinden großformatige Fertigung mit einer durchdachten technischen Ausstattung. Der modulare Aufbau berücksichtigt außerdem Wartung und spätere Erweiterungen.

Großer Bauraum, gut zugänglich

Platz für große Ideen: Mit 900 × 900 × 1000 mm bietet der SAM rund 0,8 m³ Bauraum für große, zusammenhängende Bauteile.

Kompakt und transportfreundlich: Die kompakte Bauweise und eine integrierte Hubwagenführung erleichtern die Aufstellung und das Bewegen der Maschine.

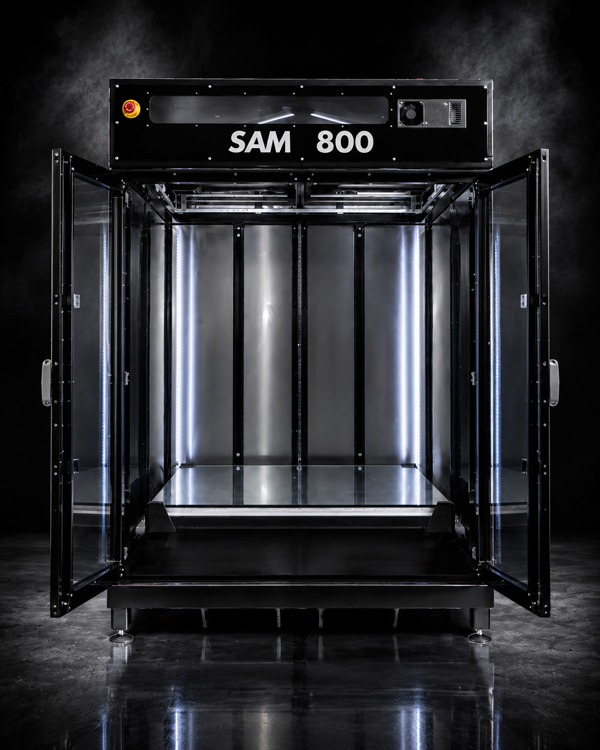

Einfach an große Druckteile gelangen: Der geschlossene Bauraum schafft eine geschützte Druckumgebung, während Flügeltüren den Zugang und die Bauteilentnahme erleichtern.

Alles im Blick, Material auf Vorrat

Druckfortschritt beobachten: Hitzebeständige Innenraumkameras ermöglichen einen Blick auf laufende Druckaufträge im geschlossenen Bauraum.

Gut ausgeleuchteter Arbeitsbereich: RGB-LEDs beleuchten den Innenraum und verbessern die Sicht auf das entstehende Bauteil.

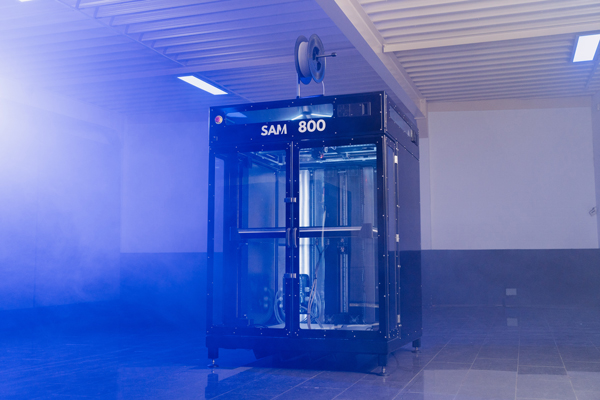

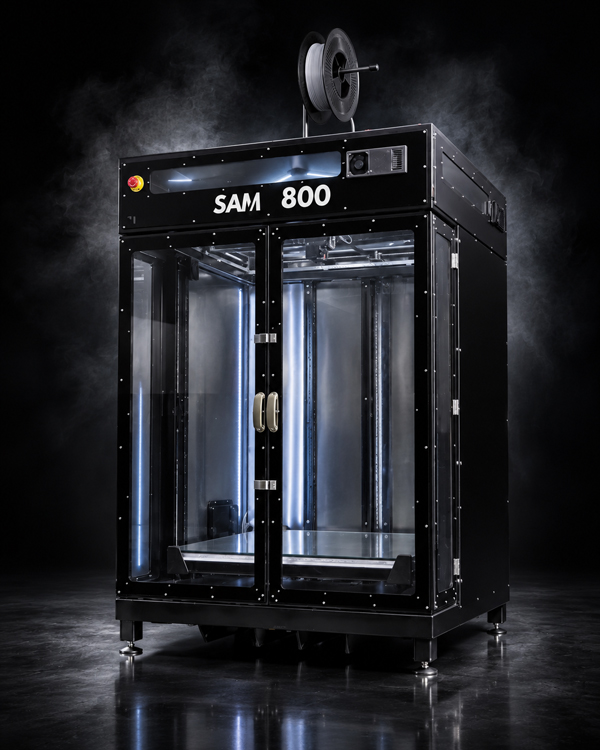

Weniger Filamentwechsel: Spulenhalter für bis zu 8 kg stellen größere Materialvorräte für umfangreiche Druckaufträge bereit.

Prozesssicherheit für große Druckaufträge

Je größer ein Bauteil und je länger ein Druckauftrag, desto wichtiger ist das Zusammenspiel der einzelnen Komponenten. Der Bondtech-Extruder unterstützt eine gleichmäßige Materialförderung, während industrielle Antriebe die Bewegungen der Maschine führen.

Der geschlossene, auf bis zu 70 °C beheizbare Bauraum schafft kontrollierte thermische Bedingungen. Zusammen mit der beheizten Druckplattform unterstützt er die Verarbeitung technischer Kunststoffe. Material, Geometrie und Druckparameter werden dabei auf den jeweiligen Auftrag abgestimmt.

Geschwindigkeit und Materialauftrag

Mit einer maximalen Geschwindigkeit von 500 mm/s und einem maximalen Volumenstrom von 120 mm³/s bietet der SAM Reserven für großformatige Druckaufgaben. Kugelumlaufspindeln in X- und Y-Richtung sowie Trapezspindeln in Z-Richtung übernehmen Bewegung und Positionshaltung.

Über die Düsenwahl lässt sich der Materialauftrag an die Anforderungen des Bauteils anpassen. Feine Strukturen und große Druckbahnen benötigen unterschiedliche Einstellungen. Die tatsächlich nutzbare Druckleistung richtet sich deshalb nach Werkstoff, Düse, Geometrie und gewünschter Qualität.

Modularität für Wartung und Erweiterungen

Eine industrielle Maschine muss nicht nur fertigen, sondern sich auch warten und an veränderte Aufgaben anpassen lassen. Die Hauptkomponenten des SAM sind demontierbar und dadurch für Wartungsarbeiten zugänglich. Zusätzliche Funktionen können im Rahmen des modularen Aufbaus nachgerüstet werden.

Auch unterschiedliche Werkzeuge lassen sich berücksichtigen: Der manuelle Werkzeugwechsel ist mit etwa zehn Minuten angegeben. So unterstützt das Maschinenkonzept die Anpassung an verschiedene Druckaufgaben und den langfristigen Einsatz in Ihrer Fertigung.

Technische Daten des SAM

Bauraum und Maschinenabmessungen

DruckverfahrenFFF-3D-Druck
Bauvolumen900 × 900 × 1000 mm (rund 0,8 m³)
Außenmaße1300 × 1300 × 1850 mm
Bauraumgeschlossen
Maximale Bauraumtemperatur70 °C
Heizleistung Bauraum4500 W
Gewichtca. 750 kg

Extrusion und Werkzeug

ExtruderBondtech LGX Pro Metal HT
HotendLuke’s Laboratory Chube Conduction
Maximale Düsentemperatur450 °C
Heizleistung Hotend120 W
DüsenaufnahmeV6-kompatibel
Empfohlene DüsenDianoz Pro: 0,4 / 0,6 / 1,0 / 2,0 mm
Maximaler Volumenstrom120 mm³/s
Filamentdurchmesser1,75 mm oder 2,85 mm (je nach Werkzeug)
Werkzeugwechselmanuell, ca. 10 Minuten

Bewegung und Positionierung

Maximale Geschwindigkeit500 mm/s
Maximale Beschleunigung20.000 mm/s²
Positioniergenauigkeit0,1 mm
AntriebKugelumlaufspindeln (X/Y), Trapezspindeln (Z)

Druckplattform

DruckplattformGlasplatte
Maximale Plattformtemperatur120 °C
Heizleistung Plattform3200 W

Elektrik und Schnittstellen

Maximale Anschlussleistung10.000 W
Stromversorgung3 Phasen, 400 V
SchnittstelleLAN
Schalldruckpegelunter 70 dB(A)
KonformitätsangabeCE

Software und Materialien

SteuerungDuet 3 (RepRapFirmware)
SlicerOrca Slicer, PrusaSlicer; weitere auf Anfrage
MaterialienPLA, PETG, PA-CF, PA-GF, ABS, ABS-GF, ASA, ASA-GF, PP, PP-GF und weitere

Passt der SAM zu Ihrer Fertigung?

Ob Einzelteil, Prototyp oder Kleinserie: Entscheidend sind Ihre konkreten Anforderungen. Bauteilgröße, Werkstoff, Stückzahl und gewünschte Detailqualität bilden die Grundlage für die Auswahl. Berücksichtigen Sie auch Druckausrichtung, Stützstrukturen und mögliche Nachbearbeitung, damit die Maschine und der geplante Fertigungsablauf zusammenpassen.

Ihr nächster Schritt zum Großformatdruck

Sie möchten Ihre Druckkapazitäten erweitern oder große Kunststoffbauteile künftig selbst herstellen? Senden Sie uns Ihre Anfrage zum SAM. Mit Angaben zu Ihren Anwendungen, Materialien und geplanten Stückzahlen schaffen Sie die Grundlage, um die passende Ausführung und den gewünschten Angebotsumfang gezielt zu besprechen.
